Технология механической сетчатой фильтрации воды от механических взвесей – песка, окалины, ржавчины, планктона, ила, донных отложений – заключается в пропускании воды через фильтрующий элемент – сетку с рейтингом фильтрации от 10 мкм до 3000 мкм.

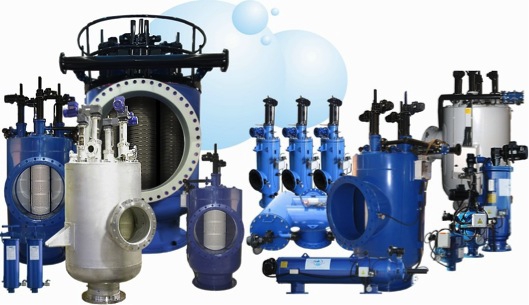

Основные виды механических сетчатых фильтров:
- автоматические сетчатые самопромывающиеся фильтры с электрическим приводом
- автоматические сетчатые самопромывающиеся фильтры с гидравлическим приводом
- ручные и полуавтоматические сетчатые фильтры малой производительности
- автоматические сетчатые самопромывающиеся сверхмощные фильтры с электрическим приводом
В процессе фильтрации происходит забивание фильтрующей поверхности сетки с увеличением перепада давления на ней.
Очистка фильтрующей поверхности сетки от накопившихся загрязнений во всех современных системах сетчатой фильтрации может производиться двумя способами:
- сканерная очистка
- щёточная очистка
Сканерный способ.
Сканер представляет собой полую трубу с расположенными на ней форсунками. Внутренняя полость трубы сообщается по шламопроводу с атмосферой через сбросной клапан. Сканер осуществляет вращательно-поступательное движение относительно своей оси. Таким образом всасывающие сопла форсунок движутся над поверхностью сетки по спирали, последовательно очищая всю площадь сетки от загрязнений. Вода поступает в сканер и увлекает за собой накопившиеся загрязнения из-за наличия перепада давления между давлением входа и атмосферным давлением в шламопроводе за сбросным клапаном.
Важная особенность технологии - отсутствие механического контакта сопла очищающей форсунки с поверхностью сетки, т.е. отсутствие износа как сетки, так и сканера.
Длительность фазы фильтрации в зависимости от загрязнения исходной воды от 1 до 12 часов. Длительность фазы промывки в пределах 10-60 секунд.
Сканер приводится в движение с помощью гидротурбины, обеспечивающей вращение вокруг оси и гидроцилиндра, обеспечивающего поступательное перемещение вдоль оси. Опционально управление сканером может осуществляться с помощью электрического привода с червячным валом или гидроцилиндром для продольной подачи сканера.
Щёточный способ.
Щёточный механизм очистки сетки отличается от сканерного в основном тем, что вместо трубы сканера по центральной оси фильтра помещён вал с прикреплёнными к нему плоскими щётками.
Для очистки сетки электропривод вращает вал со щётками, Одновременно с началом вращения вала со щётками открывается шламовый сбросной клапан, что приводит к началу движения жидкости в порт отбора шлама. Щётки отделяют загрязнения от сетки. Вода устремляется в шламопровод и уносит загрязнения из-за наличия перепада давления между входом фильтра и атмосферным давлением в шламопроводе за сбросным клапаном.
Критерии выбора способа очистки фильтрующей сетки:
- сканерная очистка
- рейтинг фильтрации загрязнений 10-200 мкм - оптимальная зона применения технологии.
- отсутствие в фильтруемой жидкости значительного количества тяжёлых нефтепродуктов.
- отсутствие условий возникновения активных обрастаний сетки как химической, так и биологической природы.
- щёточная очистка
- рейтинг фильтрации загрязнений 200-3000 мкм - оптимальная зона применения технологии.
- присутствие в фильтруемой жидкости тяжёлых нефтепродуктов (требуется тщательное изучение условий применения!).
- возникновение активных обрастаний сетки как химической, так и биологической природы.
КОНСТРУКЦИЯ ФИЛЬТРУЮЩЕЙ СЕТКИ И РЕЙТИНГ ФИЛЬТРАЦИИ
Качество работы и эксплуатационные затраты сканерных и щёточных фильтров в существенной степени зависят от конструкции и качества изготовления фильтрующих сеток.
- плетёная сетка
- очень тонкие рейтинги фильтрации начиная от 10 мкм.
- применение сканерной технологии очистки сеток.
- перфорированная сетка
- сетки грубых рейтингов фильтрации более 1-3 мм.
- применение сканерной или щёточной технологии очистки сеток.
- сетка из проволоки клиновидного профиля
- рейтинг фильтрации более 200 мкм.
- применение щёточной технологии очистки.
Сетка из проволоки клиновидного профиля оптимальна при щёточной очистке в условиях возможного появления в фильтруемой жидкости некоторого количества тяжёлых нефтепродуктов – в этом случае щётки движутся вдоль щелей, образованных проволокой и удаляют возможные налипания.

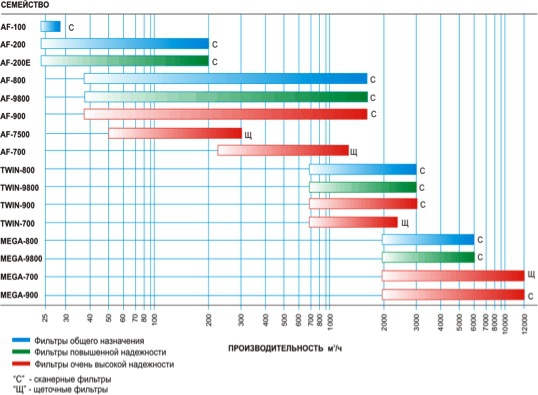

ДИАГРАММА ПРОИЗВОДИТЕЛЬНОСТИ АВТОМАТИЧЕСКИХ ФИЛЬТРОВ YAMIT РАЗЛИЧНЫХ СЕРИЙ
Ограничения на применение технологии сетчатой фильтрации по количеству взвесей в фильтруемой воде:
песок, окалина, ржавчина - 120 мг/л.
органическая смесь - 170 мг/л.
ил, донные отложения - 250 мг/л.
ВАРИАНТЫ ИСПОЛНЕНИЯ СЕТЧАТЫХ ФИЛЬТРОВ.
- Конструкции корпуса, механизмов из углеродистой стали, нержавеющей стали 304, 316, 316L, 316Ti, 904, аустенитно-ферритных duplex-сталей, титаносодержащих сталей, SMO-254.
- Фильтрующая сетка из нержавеющей стали 304, 316, 316L, 316Ti, 904.
- Исполнения для давлений до 16, 25, 40 бар.
- Работа при температуре воды до 90°С.
- Специальные антифризовые системы управления для холодного климата.
- Диапазон напряжения питания: 110 V, 220 V, 380 V, 3 фазы, 1 фаза, 24 V + солнечная энергия.
- Контроллеры: электронные, таймеры, с пневматическим приводом, на базе ПЛК.
- Нестандартные размеры фланцев.
- Нестандартное расположение фланцев.
ОБЛАСТИ ПРИМЕНЕНИЯ АВТОМАТИЧЕСКИХ СЕТЧАТЫХ ФИЛЬТРОВ
- Очистка воды оборотных циклов металлургических, химических предприятий и предприятий энергетики:
- Очистка воды оборотных циклов прокатных станов - охлаждение валков, гидросбив окалины.
- Очистка воды оборотных циклов охлаждения доменных печей.
- Очистка воды оборотных циклов до и после градирен.
- Очистка воды оборотных циклов перед теплообменниками.
- Очистка воды оборотных циклов перед котлами и парогенераторами.
- Очистка сточных вод, ливневых стоков и общих оборотных циклов предприятий.
- Очистка воды на водозаборах для подпитки оборотных циклов.
- Горнорудная промышленность.
- Ирригация.
- Целлюлозно-бумажная промышленность.
- Предварительная очистка воды для коммунальных нужд.
- Защита насосного оборудования.
- Предварительная очистка воды в пищевой и фармацевтической промышленности.
- Сельское хозяйство:
- Очистка воды для капельного полива.
- Очистка воды для птицефабрик, животноводства, рыбных хозяйств, предприятий по переработке сельскохозяйственной продукции.
